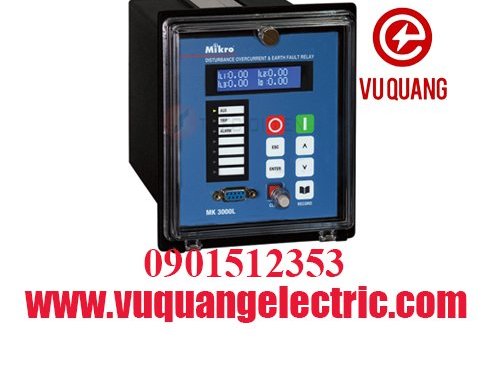

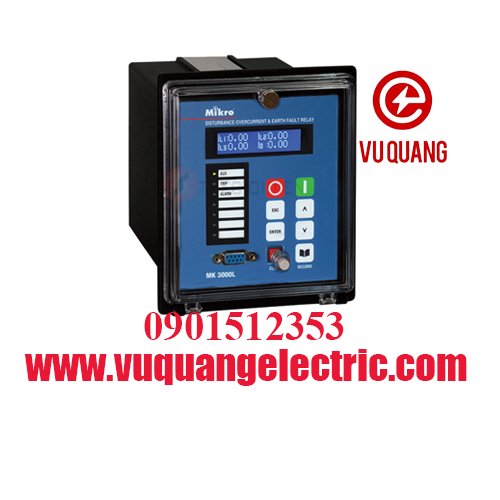

Rơle bảo vệ kết hợp quá dòng và chạm đất MK3000L-240AD

– Giao tiếp máy tính qua cổng truyền thông RS232 hoặc RS485
Modbus-RTU.
– Màn hình hiển thị LCD.
– Hiển thị nguồn và trạng thái hoạt động bằng LED.
– Cài đặt thông số bằng nút nhấn mềm.
– Dòng dịnh mức: In = 1A hoặc 5A ;
– Nguồn cung cấp : 85 đến 265 VAC hoặc 110 – 370V DC hoặc đặt hàng.
– 4 tiếp điểm ngõ ra có thể lập trình + 1 tiếp điểm báo sự cố Relay (IRF contact).
– Ghi lại 50 mã sự cố, 250 mã sự kiện và 30 cảnh báo trước đó.
– Bảo vệ sự cố máy cắt.
– Có 2 tín hiệu đầu vào riêng với điện áp: 20 – 380 V DC hoặc 50 – 270 V AC.
– Đáp ứng theo tiêu chuẩn IEC 60255.
– Cài đặt mức tác động thấp (Low-set):
+ Dòng quá tải : I> = (0.1- 25) x In.
+ Dòng chạm đất : Io> = (0.02 – 2.0) x Ion.
+ Thời gian tác động : 5 đặc tuyến dòng-thời gian (IDMT)
với TM = 0.01 -1. Hoặc thời gian xác định t> = (0s – 100s).
– Cài đặt mức tác động cao (High-set):
+ Dòng quá tải : I>> = (0.5 – 40) x In.
+ Dòng chạm đất : Io>> = (0.01 – 10) x Ion.
+ Thời gian tác động : xác định t>> = (0s – 100s).
– Cài đặt mức quá tải cao nhất: I>>> = (0.5 – 40) x In; t>>> = (0s – 100s). –
Cài đặt mức chạm đất cao nhất: Io>>> = (0.01 – 10) x Ion; to>>> = (0s – 100s). –
Cài đặt mức quá tải ngược âm: I2> = (0.1 – 40) x In.
– Thời gian tác động: 5 đặc tuyến dòng-thời gian (IDMT)
với TM = 0.01 -1. Hoặc thời gian xác định t> = (0s – 100s). –
Cài đặt bảo vệ quá tải ngược âm mức cao: I2>> = (0.1 – 40) x In; tI2>> = (0s – 100s).
– Cài đặt quá tải nhiệt: Ithermal> = (0.1 – 3) x In; tthermal = (1m – 200m)
– Kích thước (h x w x d): 165 x 142 x 198 mm.
